一、概述

　　凭借我司从事建筑智能化方面的丰富经验，并经设计人员熟悉现场条件后，特为小区设计出《周界防范系统设计方案》。本方案本着安全 、经济、实用、完善、兼容的方针，方案中周界防范系统采用当今先进的对射系统，系统可采用分级控制，操作简单，可联网集成。若此方案得到实施，将对别墅的管理，安全技术防范，提高内部安全状况，规范等方面都将起到积极的促进作用。

　　本系统另外一个亮点就是视频联动，当周界有不法入侵的时候监控中心不仅可以知道报警的位置，而且可以很清的看到当时现场的作案情况。还可以在操作键盘上显示多层地图，报警时候显示出报警位置，这样就能做到报警中心有视频，有电子地图，岗位操作键盘也能看到报警地图，还支持读卡布防撤防无线扩展应用等。

二、系统的特点

　　随着管理的进一步完善，周界防范报警系统的完善既可提高工作效率，这就要求在别墅的智能化综合管理系统方案设计中充分考虑可能完善的整体规划，并围绕当前应用需求的特点本着实用与发展相结合的总体原则：

　　以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。

1、系统实用可靠性

　　本系统主要设备选用国际著名的加拿大进口的枫叶PARADOX品牌，可24小时对周界围墙进行安全防范。

2、系统的稳定可靠性

　　硬件选用先进、成熟、可靠的产品，是已在类似工程中使用过许多的，证明能适应室内外环境的硬件。

3、系统的先进性

　　采用目前较好的软、硬件及网络技术，出错率低，兼容性强，升级容易。采用模块式结构，扩容方便，同一个品牌内包容了有线、无线、无线GSM手机卡的短信、手机的宽带、TCP互连网宽带、门禁、语音对讲、智能家居、报警联动的功能模块；可以用电脑对报警主机直接编程。

4、系统的易操作性和实时性

　　管理员能对管理系统和周界防范系统熟练使用，能利用周界防范和报警系统实时掌握警情。

5、维护的方便性

　　通过部件化、模块化和层次化的系统规划设计，为正常使用和故障检测带来极大的方便；还可以通过电话线或者互连网远程调试设备。

三、设计依据

　　《中华人民共和国公共安全行业标准》
　　《中国建筑电信设计规范》
　　JGJ/T16-92《民用建筑电气设计规范 》

　　JGJ46-88《施工现场临时用电安全技术规范》

　　JGJ59-99《建筑机械使用安全技术规程》

　　JGJ80-91《建筑施工安全检查标准》

　　B50198-94《民用闭路监控电视系统工程技术规范》

　　GA/T-75-94《安全防范工程程序与要求》

　　GBJ115-87《工业电视系统工程设计规范》

　　GBT4-94《安全防范系统通用图型符号》

　　YJ253-88《建筑电气安装工程评定标准》

四、设备介绍

1、192防区总线报警主机:EVO192，48防区总线主机型号是EVO48（DGP2-848）

• 8个板载防区(使用双防区为16防区)，通过四芯总线可扩展至192防区
• 可使用306USB通过Winload进行本地升级
• 支持夏令时
• 5 个PGM输出
• 支持256个总线模块
• 可通过模块扩展连接32个门禁读卡器，并用卡片或者指纹布/撤防
• 通过语音扩展模块，可实现双向通话和报警前后120秒的声音录音
• 可通过扩展采用电子邮件发送报警信息
• 支持TCP/IP（IP100）连接，透过IP地址，轻松组建大型防盗网络，可通过扩展采用光端机延长报警主机的通讯距离
• 可通过电话遥控布/撤防
• 楼宇自控接口：X10、C-BUS、ASCΙΙ
• CCTV 连动接口协议：PELCO、VICON
• 999 个用户密码
• 8 个分区
• 2048 个缓存事件
• 可通过电话遥控布/撤防
• 内置实时时钟备份蓄电池
• 1 个可监测警铃输出、辅助电源输出和1路可监测电话线
• 1.7A开关电源供电
• 通过专用软件可以实时监视防盗系统的探测器现场的探测转台，如果有故障会立即弹出报警画面
• 地图管理功能能够立即直观显示出报警点在地图上的哪个位置

2、控制键盘EVO641(DGP2-641BL、K641)

• 防区报警显示:将会一直显示防区报警直到系统撤防
• 可使用306USB通过Winload进行本地升级
• 兼容DGP-848，EVO96，EVO48和EVO192
• 32字符LCD可编辑显示菜单
• 可支持克罗地亚语、捷克语、英语、法语、德语、希腊语、希伯来语、匈牙利语、意大利语、波兰语、葡萄牙语、俄语、西班牙语、瑞典语和土耳其语
• 可分配至1个或多个分区
• 1个可编址防区及1个可编程继电器输出
• 可单独设置门钟防区
• 14个单键触发功能键
• 3个键盘触发紧急报警按钮
• 可调整背光亮度对比度及屏幕滚动速度
• 可显示12或24小时时间格式

3、带读卡器键盘EVO641R

• 内置读卡器,可用刷卡布撤防
• 防区报警显示：一直显示防区报警直到系统撤防
• 可使用306USB通过Winload进行本地升级
• 兼容DGP-848，EVO96，EVO48和EVO192
• 32字符LCD可编辑显示菜单
• 可分配至1个或多个分区
• 1个可编址防区及1个可编程继电器输出
• 可单独设置门钟防区
• 14个单键触发功能键
• 3个键盘触发紧急报警按钮
• 可调整背光亮度对比度及屏幕滚动速度
• 可显示12或24小时时间格式

4、K07C LCD屏幕彩色图形液晶控制及编程键盘

• 使用的SD插槽显示照片，有电子像框功能
• 支持任何两种颜色（16位）的背景和文本
• 全彩色屏显示SD卡图片作为幕保
• 支持帝国者系列和终结者系列主机
• 显示32个分区和384个防区
• 1个输入/温度防区
• 简单的文本编程菜单
• 报警时钟和特别提醒
• 多达15种声音可用于设置 进入延时，退出延时
• 亮度对比度可调

5、DG85户外探测器

• 独立双红外探测技术
• 防宠物设计
• 内置总线接口电路和常闭输出
• 带有一组常闭输出
• 双层防水设计
• 装备抗白光镜片及人体红外滤镜，在雪地或沙漠都有良好的效果
• 工作温度-35℃至50℃
• 可用于室外

6、DG457总线式室内玻璃破碎感应器

• 已带总线地址
• 全音频和次声波频谱分析
• 7 段频率数字滤波器，数字放大器增益和频率高低评估
• 冲击和冲击波分析
• 可调灵敏度：当设置灵敏度为高，可探测直径达到9米
• 当设置灵敏度为低，探测直径达到4.5米
• 有防拆开关

7、RTX3 无线扩展模块

• 支持32个无线防区和32个遥控器控制
• 支持MG-2WPGM，MG-REM2和MG-RPT1的功能
• 支持4个无线键盘MG32LRF
• 兼容小精灵，SP系列，终结者和终结者EVO系列
• 具有低电量，防拆监测
• 可显示无线发射器信号强度
• 有3个PGM输出(+1可选)
• 可使用433MHz或868MHz

8、PCS200 GSM/GPRS通讯模块模

• GSM通讯模块
• 兼容MG5000，MG5050，Spectra SP，EVO和Esprit E系列报警主机
• 可通过GSM进行中心拨报：通过GSM网络将报警主机的
• 事件报告到监控中心，并可支持报警主机的
• 任何一种报告格式
• 并可设置是电话线优先，或GSM，或者两者同时有效
• 通过文本信息（SMS）方式拨报：以信息的方式将事件
• 报告到16个电话号码，信息包括有：事件描述，地址，时间日期和标签信息
• 通过SMS布/撤防
• 语音报告：PCS100支持插入语音拨号器VDMP3，当发生报警时可通过GSM拨告，报告预先录制的语音信息，并通过语音菜单对系统布/撤防、访问系统，状态和控制
• PGM输出
• 通过GPRS上传/下载数据：通过GPRS与Winload或Neware连接，通过GSM网络通讯
• 报警主机监测功能：当检测到与主机通讯失败时，PCS200 发送报告到监控中心
• GSM RF干扰监测：当探测到RF干扰，报警主机将会产生
• 一个故障，通过电话或IP发送到监控中心

9、MG-REM2 带背光按钮双向遥控器

• 带背光按钮双向遥控器
• 可通过与主机的双向通讯，布防和撤防可不依赖 听警号声音，直接看遥控器上的指示灯就可以
• 可声光显示系统状态
• 时尚防水带背光的按键
• 遥控器MAX可使用6组功能键
• 多种颜色LED显示（准备好，布防，撤防，报警状态）
• 带声音反馈

10、GS250无线三维移动报警模块

• 采用先进的三维加速传感技术探测其附着物品的移动
• 当其附着于某一贵重物品或财物时，一旦有人试图
• 挪移或搬离该物品，将引发报警，弥补了传统的报警系统只注重空间入 侵防护的不足
• 敏度可调，具有测试模式，信号丢失及低电监察功能
• 具有双重防拆功能，任何尝试打开机盖或者意欲将其拆
• 离固定底板的行为都会引发报警
• 2年的电池使用寿命（按每周移动2 次计算）
• 范围：约100 米
• 产品尺寸：7.5×2.7×0.64cm

11、SR150无线户外警号

• 100分贝无线警号
• 带报警闪灯
• 户外设计，防水防拆
• 支持报警主机对警号进行监测
• 在报警时，方便周围人群关注报警发生点，方便安全人员及时发现报警点
• 不需要拉线，可以悬挂在较高处，方便远处看到也防破坏
• 四个指示灯，用于显示信号强度和状态
• 体积：24cm x 6cm x 18cm

12、PA-525D微波红外双鉴探测器

• 微波＋双源红外双鉴探测器，对抗空调冷气的干扰能力较强
• 数码SHLELD运算软件
• 自动脉冲数调节
• 金属外壳防电磁干扰
• 自动温度补偿
• 微波场可调
• 防卫范围：90°，14m×14m
• 专利数字移动检测
• 专利自动脉冲信号处理
• 数字盾牌算法软件可调灵敏度
• 单边缘或双边缘处理技术
• 自动温度补偿
• 金属防卫罩MAX限度地保护来自EMI和射频的干扰信号
• 固态继电器
• 防拆开关

13、2WPGM 无线继电器模块

• 双向无线可编程继电器弱电输出模块
• 无线两用PGM强电扩展模块
• 一个无线防区和一个5A的继电器输出
• PGM可跟随事件或时间恢复
• 支持NC/NO型继电器输入

14、AX-130TN日本防雷红外线对射

• IP65超高防护等级，防水，防昆虫，防尘
• 室内40m，室外20m（最远可达200m）射程
• 抗雷击保护电压，达到14KV
• 可调节射束切断时间
• AGC（自动增益控制）电路
• 99%射束阻隔稳定性
• 高级球形透镜
• 防霜罩蓬
• 易于角度调节
• 宽范围低电压：10.5~28V DC，极低的工作电压使报警主机直接供电成为可能，也可以采用DC 28V直接长距离供电

15、红外线夜视高清晰可调焦摄像机

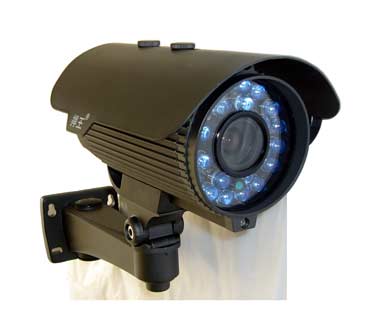

　　　捍王　DCS-R430S采用4～9mm的进口日夜转换变焦镜头，能够为各种安防监控系统提供清晰、细腻、逼真的图像。日夜转换设计，适合全天候应用，防暴结构，适用于监狱、看守所、人行通道、银行、电力机房等场所。

　　35M 红外照射距离，镜头变倍变焦可外调，其图像颜色和清晰的细节表现，可以和任何品牌红外机PK，看过效果后令人难忘。

产品特性

• 1/3” SONY EXview HAD CCD II
• 水平清晰度：彩色：650线；黑白：700线
• 低照度值：彩色：0.1Lux/F1.2; 黑白：0.0Lux/F1.2(红外灯开）
• 原装进口4～9mm的日夜转换变焦镜头
• 双滤光片切换日夜转换方式
• 暗区补偿
• 3D+2D 数字降噪
• 强光抑制
• 红外灯：24×Φ8，红外距离：35m
• 内出线防剪线支架，可避免认为故意破坏线路和减少防水盒
• 下部调焦结构
• 防水能力IP66
• 电源：DC12V
• 适合别墅、监狱、看守所、人行通道、银行、通道

16、网络硬盘录像机

产品概述

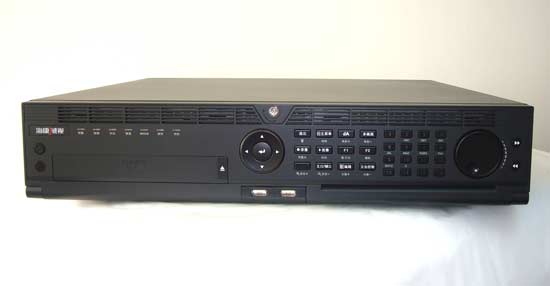

　　DS-9000-SH系列网络硬盘录像机是海康威视新近一代混合型网络硬盘录像机，是追求更高录像清晰度和显示清晰度的成果。

　　DS-9000-SH系列网络硬盘录像机每个模拟通道支持双码流压缩，其中主通道支持4CIF(等于D1)，子通道支持CIF，这个已经是模拟通道清晰度了，如果要更高清晰度就必须用网络摄像机来实现。这个录像机还可以另外接多8路的网络摄像机。特别值得一提的是它的HDMI输出能力，可以达到1920×1080，正好与家庭使用的电视机高清晰显示效果对应，如果用这个录像机连接到大的液晶屏幕上看，监视画面效果就出来了。

产品特性

• 可接驳模拟摄像机、网络摄像机、网络快球和网络视频服务器
• 可接驳第三方网络摄像机
• HDMI视频输出分辨率达到1920×1080
• VGA视频输出分辨率高达1280×1024
• 网络视频回放分辨率：UXGA(1600×1200)、720P(1280×720)、VGA(640×480)、4CIF(704×576)、DCIF(528×384)、2CIF(704×288=HALF D1 )、CIF(352×288)、QCIF(176×144 )
• 支持高清图像的本地预览、存储与回放
• 支持预览图像与回放图像的电子放大
• 支持MAX16路同步回放
• PTZ控制时，可通过鼠标对图像进行局部放大
• 不同通道可设定不同的录像保存周期
• 支持定时和事件两组视频编码参数
• 支持冗余录像
• 支持硬盘盘组管理
• 支持NTP(网络校时)、SADP(自动搜索IP地址)协议

功能和性能

　　压缩处理功能

• 支持PAL/NTSC制式视频信号输入。
• 采用H.264视频压缩技术。
• 采用OggVorbis音频压缩标准。
• 每个模拟通道支持双码流压缩，其中主通道支持4CIF，子通道支持CIF。
• 每个IP通道MAX支持HD720P(1280×720)分辨率。
• 每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
• 每个通道支持定时和事件两套压缩参数。
• 支持复合流和视频流编码，复合流编码时音频和视频同步。
• 支持水印技术。

　　本地监控

• 支持VGA、主/辅音视频端口三个独立的本地输出。
• HDMI视频输出分辨率达到1920×1080
• 高清VGA显示，分辨率达1280×1024。
• 支持1/4/6/8/9/16画面预览，预览通道顺序可调。
• 支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
• 支持预览的电子放大。
• 可屏蔽指定的预览通道。
• 支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
• 支持视频隐私遮盖。
• 支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
• 云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。

　　硬盘文件管理

• MAX支持8个SATA硬盘，可支持每个容量大于2TB的硬盘。
• 支持硬盘S.M.A.R.T技术。
• 支持硬盘休眠。
• 支持硬盘盘组管理。
• 文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。
• 采取带锁前硬盘箱放置管理方式。

　　录像与回放

• 支持循环写入和非循环写入两种模式。
• 支持定时和事件两套压缩参数。
• 录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等。
• 每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。
• 支持开关量报警及移动侦测的预录及延时录像。
• 支持录像文件的锁定和解锁。
• 支持本地冗余录像。
• 支持指定硬盘内的录像资料仅供读取，只读属性。
• 支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
• 支持回放时对任意区域进行局部电子放大。
• 支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。
• 支持4路同步回放，通过资源配置MAX可支持16路同步回放。

　　资料备份

• 支持通过USB接口进行备份。
• 支持内置SATA刻录机进行备份。
• 支持按文件和时间进行批量备份。
• 支持回放时进行剪辑备份。
• 支持备份设备的管理与维护。

　　报警与异常管理

• 统一管理设备与IP通道的开关量报警输入/输出。
• 统一管理设备与IP通道的视频遮挡报警、视频移动侦测、视频丢失报警。
• 支持报警输入/输出的布防时间设置。
• 支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警。
• 各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心和触发报警输出。
• 系统运行异常时可自恢复。

　　其他本地功能

• 用户可以通过前面板按键、穿梭键、鼠标、遥控器、专用键盘等操作。
• 三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。
• 完备的操作、报警、异常及信息日志记录和检索。
• 支持手动报警触发、清除。
• 支持设备配置信息的导入/导出操作。

　　网络功能

• 支持10M/100M/1000M自适应网络接口。
• 支持TCP/IP协议簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等协议。
• 支持单播和组播，单播时支持TCP、UDP、RTP协议。
• 支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。
• 支持远程获取和配置参数，支持远程导出和导入设备参数。
• 支持远程获取设备运行状态、系统日志及报警状态。
• 支持远程按键操作。
• 支持远程锁定、解锁面板按键和鼠标。
• 支持远程格式化硬盘、升级程序、重启、关机等系统维护操作。
• 支持RS-232、RS-485透明通道传输。
• 报警和异常可上传远程报警主机。
• 支持远程手动触发和停止录像。
• 支持远程手动触发和停止报警输出。
• 支持远程JPEG抓图。
• 支持远程PTZ控制。
• 支持语音对讲或语音广播。
• 内嵌WEB Server。

　　可选型号

• 已经上市：DS-9004HF-SH,DS-9008HF-SH,DS-9016HF-SH
• 如果对监视画面效果没有要求的，请选择其他更经济的机型号。

五、系统连接图

六、编程软件

1、支持多套中文软件，可以查询报警历史事件；可以查询操作员进入时间等资料

2、支持有的软件支持报警地图，可以与视频进行联动，支持海康硬盘录像机软件连动和硬件连动。
