广州市捍王电子有限公司(以下简称：信康科技)从代理起家，经过十余年的精耕细作终以生产商的角色进入市场博弈。不同于其他品牌安防器材生产商，信康科技并未图省事采用市面常见的电源公板，而是自行研发了一个令人不容小觑的电源防护模块，其强大的电源冗余防护效能在测试中经受了正负近一倍的过载考验，在目前市售机型中算得上凤毛麟角。接下来的细节还需要我们拆机来一睹芳容。

　　外观概况

　　很多业内人士对外观模具的观点是“外观都不行还谈什么质量”，这种看法虽不全面，但不得不说，重视外观，注重市场的需要也是非常重要的。

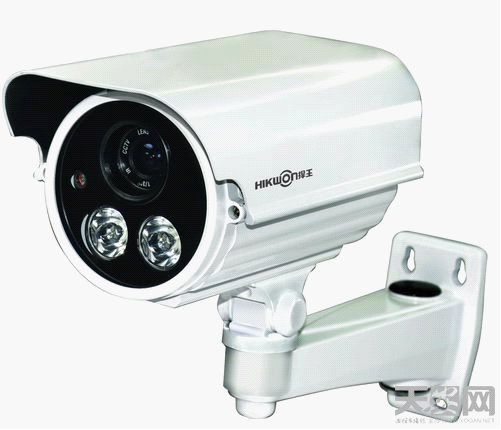

　　捍王HW-R292在外观设计上继承了市场上红外机一贯外型，但在边角处进行了一些细节修改。该机采用乳白色配色，表面喷涂了一层厚厚的喷塑UV涂层，这种配色可以MAX限度地降低直接日晒造成的发热和光线反射。

　　模具外壳摸上去质感滑腻，以点睛之笔美化的沟槽设计圆滑浅显不易沾染灰尘。材质上选取了加厚的一体化成型的拉伸铝型材，足有1000g，比起这个级别机型大多500g上下的重量，给人强烈的真材实料感觉。该机各拼缝处间距保持在很小的范围内，同时又具备了良好的防水密封性，压制而成的亮银色金属拉丝LOGO显得格外精致与独具匠心。

　　因为使用了第三代阵列式红外灯替代蜂窝状的LED灯，前脸品字形排列着两枚阵列式红外灯和镜头。其内藏式8mm非球面IR镜头十分低调内敛，但却在平凡中彰显出不菲的身价。平直式尾部横截面在视觉上更显得金属质感十足，捍王HW-R292的外延线缆被隐藏在防剪线支架内，防剪线支架与机身采用同材质同颜色，既方便了工程安装又强调了机身与支架的统一感，外延线缆的末端具备常见的视频接口和电源接口。

拆机测评

　　捍王HW-R292模具工艺中规中矩，每一粒螺丝钉都丝丝入扣，在拆机时并没有碰到什么阻碍。

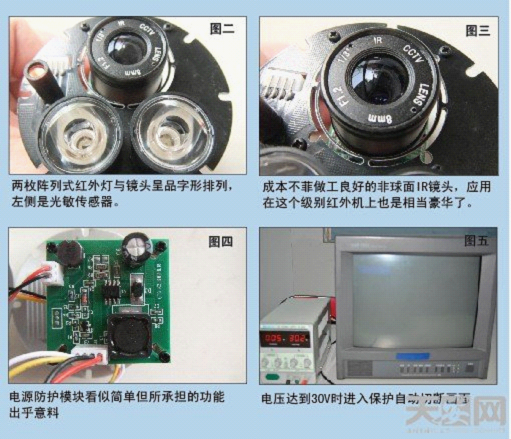

　　捍王HW-R292的内部相当宽松，主要是考虑到PCB板尤其是灯板的散热效能。在两枚第三代阵列式红外灯之后，捍王HW-R292内部PCB板采用延长杆双板架构，与图像处理板大小一致的电源板叠加在一起。前端的图像处理板与非球面定焦镜头固定在一起，镜头部分使用了这个级别比较豪华的8mmIR镜头，光圈值锁定在F1.2。遗憾的是捍王HW-R292出于成本的制约未加入IR-cut日夜切换机构，而采用了电子式彩转黑，其效果打了少许折扣。

　　捍王HW-R292两块PCB板集成度极高，走线清晰、焊接精密。同样因为成本所限和侧重于电源防护的原因，捍王HW-R292采用了常见的1/3英寸SONY SuperHad II代CCD，图像处理也采用SONY CDX3172R标准套件。电源防护板上应用了聚合物铝电容、铁素体超耐久电感、隔离变压器、MOS管组成开关电源。

　　捍王HW-R292采用定位中低端的1/3英寸SONY SuperHad II代CCD。这款已推出4年之久的SONY套件固然成熟稳定，但随着时间的推移，CCD制作技术得到了极大地提高。随着单位面积内的像素密度大大增加，画质噪点控制及成像质量也随之提高。尽管一些生产厂商基于此套件不断更新优化算法，并且对于模拟摄像机线数的计算方法各有不同，但是CCD的基础就摆在那，不管处理引擎再先进、算法再完美，拍摄效果相比时下主流的Effio-E和Effio-S也难以尽如人意。摄像机唯一衡量其价值的参数就是画质，因为选摄像机就是要用来监看好的画面，因此，以目前的技术来看，捍王HW-R292在今后还有一定的提升空间。

　　值得一提的是捍王HW-R292的电源防护板，实际上也就是浪涌保护器或者是滤波器，这是一种供电线路过电压保护装置，同时还包括集成滤波器，用于对共模和差模干扰进行衰减。一块好的电源防护板具有处理大浪涌电流的的能力，确保对过载或者切换所产生的瞬时过电压进行更佳防护。将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为“整流”，功率流由负载返回电源形成“有源逆变”。电源防护板经整流、滤波，因此体积相对较大的滤波电容器是必不可少的。同时，因遇到安全标准(如UL、CCEE等)及EMC指令的限制(如IEC、、FCC、CSA)，交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就可以限制电源体积的小型化。

　　另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求。由于同样的原因，高电压、大电流开关使得电源工作损耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。开关电源在输入抗干扰性能上，由于其自身电路结构的特点(多级串联)，一般的输入干扰如浪涌电压很难通过，在输出电压稳定度这一技术指标上与线性电源相比具有较大的优势，其输出电压稳定度可达(-100~+100)%。

　　试用体验

　　为了测试捍王HW-R292红外摄像机的实际拍摄水平，在光线充足的情况下，将该机对准解析度测试卡，并使测试卡画面充满整个监视器画面。将该机调试到更佳状态，观察高清监视器画面上的图像，发现该机的水平解析度达到并且超过标称的540线，这也是SONY SuperHad II代CCD所能达到的达模拟线数。接着，将该机对准窗外的建筑物和车流等景物，通过观察发现，该机实际画面透亮，层次感强，干净清晰，物体边缘没有毛刺，运动物体没有拖影现象，效果良好。

　　在色彩还原测试过程中，在相同的照度环境下，将捍王HW-R292对准色板，观察高清监视器中的图像发现，得益于SONY套件的色彩优势，画面中的色块均能正常还原。在室外光线充足时，模拟实际应用场景，将该机对准窗外的车流与建筑物等场景，观察实际图像发现，建筑物、树木、广告牌等物体色彩还原正常，画面通透无拖尾，强光环境下画面未出现明显的紫边和锯齿现象。

　　在电源测试环节中，我们用台式可变电源为捍王HW-R292供电，直流12V时机器能够在90毫安电流下正常工作(90毫安是目前极少数红外机才能达到的电流值)。把电压调低，7.1V时摄像机运行如常;到达6.4V时，摄像机进入低压临界点，由于供电电压不足，画面上出现大量CCD无法正常工作的噪点，但此时画面仍表现为动态的，而某些带有电源防护的机型早已在这个阶段要么一片黑屏，要么画面凝固。

　　检测完毕低压指标，再来看看高压指标。测试显示12V正常、18V正常、24V正常，到了高压临界点30V，机器自动进入过压瞬间启停保护，监视器画面失去图像。在降压5秒后，清晰的画面又出现在我们的视野中了。在捍王HW-R292的说明书中，电压为8V~18V，而实际上捍王HW-R292却能提供超出极大范围的冗余防护，这是德系产品才具备的严谨作风。

　　【第三方结论】

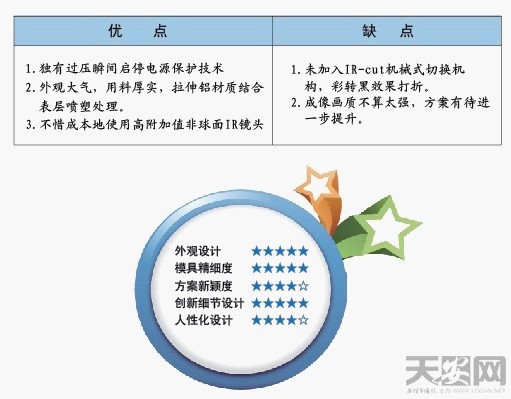

　　市场上参差不齐的红外机琳琅满目，但具有强烈个性化特征的却不多见。画质中规中矩、电源防护超强捍、同时散热可以做得更好，种种优点枚不胜举。

　　尽管捍王HW-R292只是一台不折不扣的红外机，但其偏重电源防护的特点和平实的摄像性能表现却也足以应付绝大多数的应用环境，常规昼夜监控自然不在话下。

　　“酒香不怕巷子深”的观念影响着执着安防十余年的信康人。事实上用户也需要明白一个道理，购买监控摄像机不一定要新近樶 贵的，实用够用才是王道。这款捍王HW-R292拥有着出色的电源防护表现，是不少工程商和个人用户的理想选择。

技术参数

　　成像器件：SONY SuperHad II代

　　图像处理：SONY CDX3172R

　　解析度：540线

　　低照度值：彩色0.001LUX/黑白0.0001LUX

　　主板工作电流：90mA

　　电源同步：内同步

　　电源电压：DV8~18V

　　过压保护：宽电压、自恢复瞬间保护二极管

　　红外灯耗电：恒流500mA

　　重量：1025g

　　尺寸：280×110×190mm
