DS7400Xi-CHI 控制通讯主机
DS7400Xi-CHI是一个可编地址码的大型报警控制通讯主机。主机可提供多种类型的报警输入和本地报警输出。
特性：
· 8 个分区
DS7400Xi-CHI 系列可以分成 8个完全独立的分区，每个分区可有自己独立的键盘和报告 ID 码。一些键盘可以被指定成系统主键盘，它们可以对所有的分区进行控制、编程和布撤防。
· 事件记忆
系统MAX可有 400 个历史事件，可在 DS7447i 键盘上显示，或上载到遥控编程软件 WDSRP ，按时间和日期来保存这些事件，如系统的布/撤防、报警、系统故障等。其中有64个事件可以被固定记忆。
· 键盘编程
此系统可完全由键盘进行编程，无须手提编程器。
· 遥控编程
WDSRP（Windows Detection Systems 遥控编程软件), 可以对系统进行遥控编程，只要将软件安装在IBM PC的Windows平台上（或IBM兼容），利用标准 Hayes 制式的 Modem 来连接。使用远程的计算机对系统进行诊断、布防、防区旁路等。这样不仅仅能够减少现场服务的次数，而且可以更快地协助客户解决故障。
· 液晶显示标题可编
每个分区或防区的标题说明可编程为一个MAX为16个字母的短句，一旦被编程，它们可以显示在液晶键盘上。
· 中国公安部认证，UL 认证，CE、CSFMS认可。
· 90个用户码
系统可有90组四位数的用户代码。任何一个用户码可以被指定为系统主码，只有这些主码才可以用来编程所有的用户码。除了系统主码，其它的用户码可分为7种不同的权限级别，可限制它们来旁路、测试和系统撤防等。
认证：
中国公安部认证
号码：010209
UL 标准
UL1023，住宅入侵报警
UL365，警局连接报警级别 AA 和 A
CE-EMC 89/336-73/23
基本功能：
支持LED和液晶键盘
DS7445iLED键盘，每个防区可有1个LED灯（MAX支持16个防区），加上8个系统状态指示灯，用以显示系统布防、火灾报警和系统故障。
DS7447i液晶LCD键盘，两行16字符的液晶屏可以显示客户编好的防区和分区的标题（描述短句）。用户可以通过简单的两键命令来调整键盘蜂鸣器的音量和背景光的亮度。系统编程时需要使用DS7447i键盘。
LED 和LCD键盘可以在同一个系统里混合使用。
防区
DS7400Xi-CHIMAX可以支持248个防区，其中8个是自带防区，240个是可编地址码防区，任何一个防区可跟随15个可编程的防区功能中的一个。
自动布防/延时布防
每个分区的每天的自动布防时间可编。用户可以利用延时布防来取代系统的自动布防时间，或者给主机指定一个特定的时间。
公共分区
一个分区可以编程为跟随一些或所有其它分区的布防状态。只有当与公共分区相关联的所有分区都布防后，公共分区才会布防。这样使得系统在保护好公共区域（如大厅、人口等）的同时，还可以保持分区的独立性。
烟感探测器报警确认
DS7400Xi-CHI系列可以编程为：当烟感探测器第一次探测到有报警信号时，系统自动地将此探测器复位，如果在确认时间内再次探测到有报警信号时，主机立即将事件确认为火灾报警。这样既能减少潜在的误报，又能对报警作出快速反应。
强制布防
系统可以根据一些可编的多种布防设置，在自动旁路一组防区后布防。
应答机优先
DS7400Xi-CHI有内置答应机优先的功能，无需外部硬件。
3个电话号码
系统支持2个20位的电话号码，每个分区或防区对这两个号码都可以有一个3位或者4位数的报告 ID 码。每个电话号码都可以相应地设置自己的通讯格式和选择脉冲拨号或音频拨号。第3个电话号码是用于远程遥控编程。
EE内存
主机使用了EEPROM技术，在完全断电时可保存所有的编程和布/撤防状态。由于探测器会花费几分钟来启动工作，所以，电源恢复后，还会有一个延迟以防误报；所有的系统编程或用户代码都不会丢失。
输出功能
输出功能可编程来跟随系统事件，或交叉矩阵中的一个或二个特别防区。这些输出功能可编程来控制八继电器输出模块上的输出或数据总线上的地址码可编的输出。
输入/输出交叉矩阵
输入/输出交叉矩阵允许将输出功能编程为跟随一些特别防区的输入状态。不论系统是布防，还是撤防，所有的输出都可编程为跟随一个或两个防区的布/撤防组合。
八继电器模块
DS7400Xi-CHI 支持两个DS7488八继电器模块，或两个DS7489固态输出模块。每个模块提供8个继电器或固态输出，以跟随系统事件，或跟随DS7400Xi-CHI里编好的输出功能。
可编地址总线输出
DS7400Xi-CHIMAX支持60个DS7465输入/输出模块。这些模块与地址码可编的总线连接，并提供一个输入回路和一个“C”型输出继电器。此输入回路的操作与所有其他的地址码可编的输入的操作相同。输出回路可编程来跟随输出功能。
防接管保护
系统可锁定全部或部分编程，即使有人想要接管用户信息时，编程也不会更改。在地址码可编的装置中，有带密码的防接管回路，可防止更换控制指令。
两个独立的进入延迟
防区编程时，可选择两个进入延迟中的一个。这样，远离键盘的防区就可选择较长的延迟时间。
简易的功能键用户界面
拥有6个已标明功能的按键。输入一个用户码PIN，再按一个功能键即可进行布防，撤防和复位烟感器等功能。
此界面为新用户提供了简易的操作程序，同时使熟练用户无须使用繁锁的菜单格式，便可快速进入系统操作。
有一“快速布防”性能，不使用PIN用户码，即可打开系统，但在关闭系统，静音报警或进行系统测试时，则需要使用PIN用户码。
灵活的数字通讯
通讯主机可在目前使用的大多数报警接收器中使用，支持3/1，4/1，4/2，Contact ID，SIA，BFSK数字通讯格式和寻呼机格式。寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。
技术规格：
存放 / 工作温度
0°--- +49°C
通讯器
向两个电话号码发出单、双和备份报告。通讯格式有：3/1、3/1带扩展、3/1带奇偶、3/1带扩展带奇偶、4/1、4/2、BFSK、Contact ID、SIA数字通讯格式、寻呼机格式允许主机拨打数字寻呼服务，并留下表示用户和事件代码的数字信息。
FCC的注册号码为：ESVUSA-75333-AL-E
通讯当量为：0.1B
防雷电保护
MOV元件和火花隙可防闪电和静电。
盗警/火警防区输入
回路总数：自带8个回路
终端电阻：2.21KW
键盘
键盘数量：15个
每条导线的MAX长度为：300m
串联时，键盘之间的MAX距离为300m
系统的总导线长度MAX为：1800m
线材要求：4芯线，0.8-1.0mm
注：每300米长的导线上MAX连接2个键盘
电源
· 电源输入：18VAC，50VA，50Hz或60Hz
· 总电源输出：12VDC，2.5A
· 键盘电源：12VDC，1.0A
· 可选待机电池 (D1272) ：12V，7.0AH (可支持35AH)
输出
系统提供3个独立可编的输出，它们可以用来跟随报警、进出控制、系统故障、烟感探测器复位或主机布防状态等事件。DS7400Xi-CHI可以由3个输出扩展到79个，如使用DSR-32A可扩展到256个输出。
报警输出（继电器），一般为常开，与辅助电源相连为1.75A。
可编程输出1，固态电流 ( MAX为1A) ，可用于报警、布防状态或进出控制。
可编程输出2，固态电压( MAX0.5A)，可用于报警、布防状态或进出控制。
系统可选配件：
DS7445i 16 LED键盘
16个LED防区灯，和8个系统状态LED灯。
键盘蜂鸣器的音量可以通过简单的两键式命令来调节。
DS7447i 液晶LCD键盘
两行共16个字母的文本显示可编。
液晶显示的信息可以远程下载，也可以由安装员在键盘上编辑。
可以通过简单的两键式命令来调节键盘蜂鸣器的音量和背景光的亮度。
DS7430单路总线驱动器
提供1路扩展总线，用于连接地址码可编的设备。
可扩展120个防区。
线材要求：1.5mm的2芯/4芯线，总线可达1500m。
每个系统MAX可接1个。
不能与DS7436或DS7433共用
DS7436双路总线驱动器
提供2路扩展总线，用于连接地址码可编的设备。
每路总线可扩展120个防区，MAX可扩展240个防区。
线材要求：1.5mm的2芯/4芯线，每路总线可达1500m。
每个系统MAX可接1个。
不能与DS7430或DS7433共用
DS7457i单防区总线输入模块
连接到多路总线上的地址码可编的设备，提供1个扩展防区。
用于连接一般惯用的常开或常闭的探测器。
需要配合DS7436或DS7430使用。
DS7460i双防区总线输入模块
连接到多路总线上的地址码可编的设备，提供2个扩展防区。
用于连接一般惯用的常开或常闭的探测器。
需要配合DS7436或DS7430使用。
DS7432 8输入扩展模块
提供8个受监测的输入防区，用于连接扩展的常开或常闭的设备。
连接到总线。
需要配合DS7436或DS7430使用。
DS7465i总线输入/输出模块
连接到多路总线上的地址码可编的设备，提供1个扩展防区和1个输出。
输入防区用于连接一般惯用的常开或常闭的探测器，输出为“C”型继电器输出，可以编程为跟随系统事件或一些特别防区的状态。
每个系统MAX可接60个。
需要配合DS7436或DS7430使用。
DS7488八路继电器输出模块
提供8个“C”型继电器输出，这些继电器都可编程为跟随一些不同的系统事件。
每个系统MAX可接2个。
DS7489八路固态电压输出模块
提供8个固态电压输出，这些输出都可编程为跟随一些不同的系统事件。
每个系统MAX可接2个。
DSR-32A 32路继电器输出输出板
提供32个“C”型继电器输出，这些继电器都可编程为跟随防区的报警，方式有一对一、一对多和多对一等。
输出为锁定输出，可实现DS7400Xi-CHI与CCTV之间的联动。
每个系统MAX可接8个。
DS7425 总线分离器
在DS7400Xi-CHI 使用当中因总线线路超出1.6km时，可使用一个DS7425来将总线距离延长多1.5km（使用1.5mm线径）。
要使用一个以上的DS7425时，总线距离能达到的长度要因现场环境及线材而定。
DX4010I RS232接口模块
利用DX4010I，系统可以通过“实时”或键盘命令来打印历史事件。
连接到一个标准的串口打印机。
也可以直接连接到WDSRP遥控编程软件来对系统进行编程。
DS7481单电话线监测模块
提供单电话线监测功能。
提供一个常开的继电器输出，当电话线发生故障时，变成常闭。
DS7111i双电话线监测器
提供2条电话线的监测和切换到故障输出
连接到一个防区输入回路
不适用于商业防火应用
DS7420i 双电话线 / 警铃监测模块
提供一个受监测的12V警铃输出、2条电话线的监测，一个A级（D类型）的商业火警防区和一个可锁定的“C”型继电器输出。
每个系统MAX可接1个。
DS7480警铃监测模块
为设备回路提供电源和一个线端的监测。
连接到DS7400Xi-CHI系列的可编程输出上。
用一个“C”型继电器连接到一个防区回路上，显示故障状况。
DS7433 8输入直接模块
提供8个受监测的输入防区，用于连接扩展的常开或常闭的设备。
当编程为火警防区时，这8个防区支持2线式的烟感探测器。
代替扩展总线，直接连接到DS7400Xi-CHI上。
每个系统MAX可接1个。
不能与DS7430/DS7436或DS7433共用
DS7450i总线式嵌入型门磁
代替一般惯用的干接点门磁，直接连接到多路总线上，向主机实际地汇报自己的状态。
需要配合DS7436或DS7430使用。
DS7452i总线式平面型门磁
代替一般惯用的干接点门磁，直接连接到多路总线上，向主机实际地汇报自己的状态。
需要配合DS7436或DS7430使用。
MX280系列总线式烟感探测器
可直接连接到多路总线上的地址码可编的光电式烟感探测器，带自我诊断功能。
MX280TH包括一个57°C的温感探头。
MX280THL包括一个57°C的温感探头和一个低温温感探头。
需要配合DS7436或DS7430使用，并占用一个防区。
MX794总线式长距离红外探测器
· 可直接连接到多路总线上的地址码可编的长距离红外探测器，内置微处理器，壁挂式安装，探测距离为67米。
· 使用动态分析II方法处理，包括动态监测和3级灵敏度设置。
· 镜片可更换，而且探测范围可调，有3种覆盖模式的镜片可选。
需要配合DS7436或DS7430使用，并占用一个防区。
MX835总线式三技术探测器
· 可直接连接到多路总线上的地址码可编的三技术探测器，带防宠物功能，内置微处理器，壁挂式安装，探测距离为12米。
· 三技术包括：红外、微波和人工智能。
· 需要配合DS7436或DS7430使用，并占用一个防区。
ATER-16外壳
用于高标准的电力安装要求。
为变压器和接线端子提供有效的保护。
需要配合DS7436或DS7430使用，并占用一个防区。
MX938i总线式红外探测器
· 可直接连接到多路总线上的地址码可编的红外探测器，内置微处理器，吸顶式安装，探测距离为20米。
· 使用动态分析II方法处理，包括动态监测和3级灵敏度设置。
· 镜片可更换，而且探测范围可调。
需要配合DS7436或DS7430使用，并占用一个防区。
MX950总线式红外探测器
· 可直接连接到多路总线上的地址码可编的双技术探测器，内置微处理器，红外/微波探测，4芯、壁挂式安装，探测距离为17米。
· 包括动态监测和防遮挡保护功能。
· 菲尼尔透镜可更换，而且探测范围可调，有4种覆盖模式的镜片可选。
需要配合DS7436或DS7430使用，并占用一个防区。
进一步的特性
DS7400Xi-CHI / 4.3G以上版本
200个用户码
248个防区，其中112个可以是无线连接
30个防区类型
24个输出类型（可受无线设备控制）
可连接DS3MX-CHI或DS6MX-CHI
住宅小区安防系统
系统概述
随着全国各地改革开放的不断深入和城乡经济的蓬勃发展，特别是经济较为发达的地区，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件特别是入室偷窃、抢劫等发案率增加。因此，国家有关部门提出对社会治安进行综合治理，其中一项重要内容就是创建安全文明小区，以此来保障居民的人身及财产的安全。另外为了使住宅小区的智能化建设得到进一步的规范，建设部特别制定了智能小区的等级标准，按照其要求智能小区必须具有安全防范、信息管理、物业管理、信息网络等子系统。因此，小区安防系统建设已逐渐纳入许多小区建设的必备项目中了。
住宅小区的特点是用户集中，容量大，统一保安管理，而且国内大部分地区的经济收入不高，因此小区安防系统必须满足“安全可靠、经济有效、集中管理、扩展性好”的要求，虽然目前市场上有各种各样的安防系统，但真正符合小区特点、适合小区应用的产品并不多。博世安保有限公司专门设计了一套实用有效的解决方案——DS-3MX / DS6MX-CHI配合DS7400Xi-CHI系统，具有性能价格比高、稳定可靠、系统容量大、可扩展性强、安装施工方便等特点，利用该系统构成的住宅小区联网报警系统，具有以下特点：
1. 系统稳定、可靠性好：
系统采用DS专用协议传输，全数位、总线式通讯，具有简洁灵活的系统架构，便于设计、施工、使用和管理维护；而且主机巡检的工作方式，确保系统实时可靠地运行。
2. 报警速度快：
由于采用专线方式，无需拨号，提高系统的运行效率。
3. 系统造价低，运行费用低：
小区内采用总线方式布线，使得系统造价大大地降低，而且与使用电话线报警的方式相比，系统的日常使用费用低。
4. 保安中心集中管理：
保安中心利用软件来对各种系统进行实时监测，包括家庭报警系统部分、周界报警部分和巡更部分。
5. 系统容量大，适用性广
系统可容纳的DS7400Xi-CHI报警主机足够多，完全满足大系统的需要，可用于各类大楼、住宅小区和别墅区。每个DS7400Xi-CHI主机可以有多达248个防区。如系统含有DS7400Xi-CHI主机8台，则系统可有防区多达248×8，共1984个，配合DS3MX-CHI三防区键盘使用时，可容纳的户数有240×8，共1920户（每户用一个DS3MX-CHI，有3个防区）；配合DS6MX-CHI六防区键盘使用时，可容纳的户数有120×8，共960户（每户用一个DS6MX-CHI，有6个防区）。
系统结构与功能说明

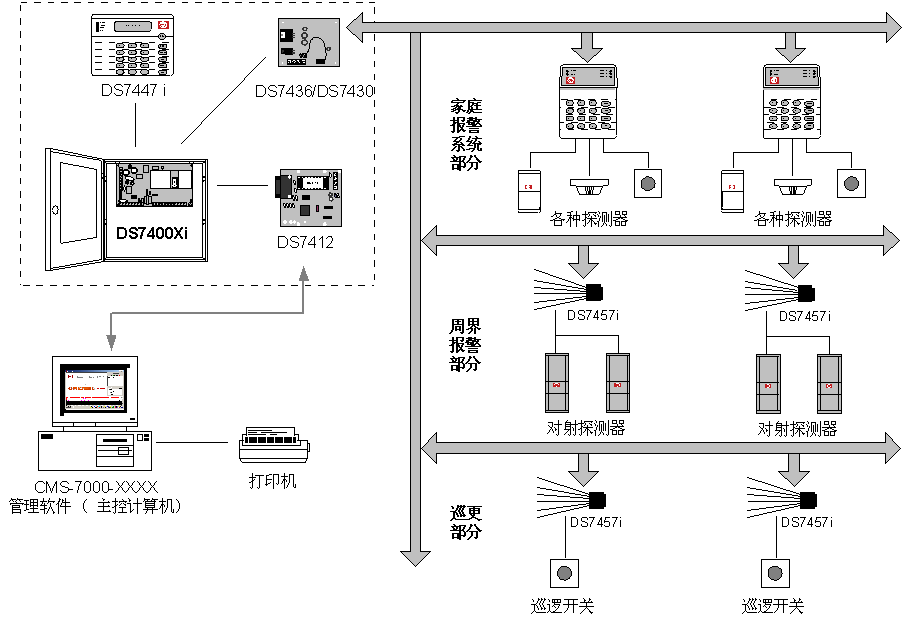

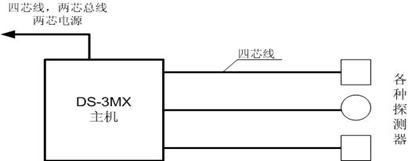

系统结构图(DS3MX-CHI与DS7400XI的连接图)：

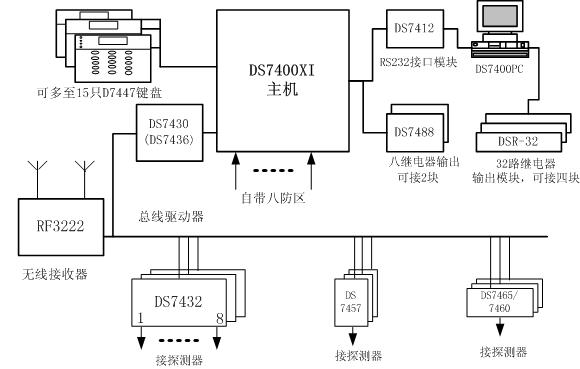

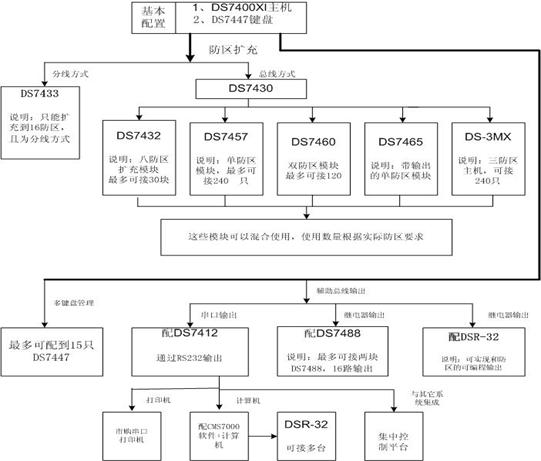

系统结构图(DS7400XI与扩展模块的连接图)：
BOSCH的住宅小区联网报警系统主要是将DS-3MX / DS6MX-CHI配合到DS7400Xi-CHI系统里，通过总线方式连接，可以构成以下各种子系统：
1. 家庭报警系统部分：
· DS3MX-CHI三防区键盘或DS6MX-CHI六防区独立控制，作为小防盗报警系统全面保护家居安全。
· DS3MX-CHI三防区键盘或DS6MX-CHI六防区报警后可连动到DS7400XI
· 适合家庭使用的留守布防和外出布防等应用，并可旁路防区。
· 全面的信息报告，包括布撤防和每个防区的状态等。
2. 公共区域防盗报警系统：
· 可设置多个防区和子系统，全面防范周界和其他公共区域。
· 中心集中控制监控，各分子系统独立操作。
3. 实时巡更系统：
· 任意设置巡更点，自由制定多条巡更线路。
· 通过巡更开关实时报告巡更情况。
· 警告巡更的异常情况。
博世公司的住宅小区联网报警系统的管理中心使用电脑配合专用软件进行监控管理，该软件具有以下功能：
1. 电子地图显示，多媒体操作方式
· 多级电子地图，自由设置各子系统图标
· 点击图标直接进入相关设备的控制
· 自定义声音报告各种警情
2. 显示板技术：
· 自行制定多个显示板，分类显示各子系统的设备
· 清晰可视各个子系统的状态
· 点击显示板图标直接进入相关设备的控制
3. 自动处理、自动打印：
· 对警情分级处理，可选择自动，减轻操作员负担
· 对警情和系统事件的打印，可以选择自动或手动
4. 多系统集成在统一的平台上操作与控制
5. 详尽的历史纪录和完善的统计报表
