SS-102震动探测器简易安装说明

一.安装：银行ATM可以根据情况安装一只或者两只SS-102探测器

用螺丝批拧开SS-102外壳上的螺丝，并将外壳从底座上移开，以便将电线与接线端子相连及调校探测器灵敏度．

将SS-102震动探测器安装在被保护的物体表面，并用螺丝固定，SS-102震动探测器不受安装方向限制．

二.联线

1．将电线连接到探测器上，并通过进线孔将线引进探测器，预留大约10CM的线长，将多余线剪掉．

2．把要接端子部分的线在适当长度去皮．

3．将线连接到探测器对应的端子上

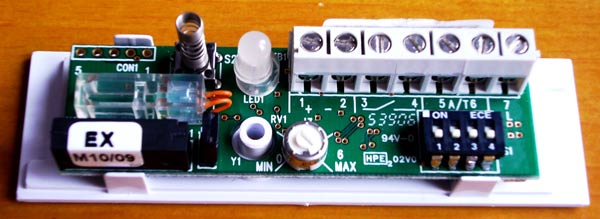

SS-102端子

1脚 ------ 12VDC +

2脚 ------ DC -

3、4脚 ------ 接报警主机防区是输入端，常闭输出

5、6脚 ------ 防拆，如果不启动该功能，可以不接





三．调试

1．调整DIP拨码开关，确定报警触发的震动探测次数

    2次震动触发报警：1--ON，2、3--OFF

    4次震动触发报警：1--OFF，2--ON，3--OFF

    6次震动触发报警：1、2--OFF，3--ON

    不计算震动次数，震动触发报警：1、2、3--OFF

    DIP 4 号开关，是报警记忆开关，当 4--ON 时，报警后LED灯以橘黄色闪亮，断电后灭，是否开启 4 都不影响探测器工作，仅仅提供一个信号指示作用．

2．探测器灵敏度调整

    DIP开关旁 RV1旋钮是用来调整灵敏度的，往MIN方向，灵敏度低，往MAX方向灵敏度高

3．通电测试

    安装完成后，通电测试，SS-102震动探测器的LED灯灭，在距离 SS-102 约 1 米处敲击墙面，一次震动有效，LED灯闪一次，达到震动次数时，触发报警，探测器上接线端子3、4之间开路，SS-102震动探测器LED指示灯变成绿色，一秒后自动恢复．

4．SS-102震动探测器的报警触发由两个因数确定：震动次数和探测器灵敏度共同决定，如果出现一次强烈震动，探测器将不累计震动次数直接触发报警．

四．主要技术参数

    1．工作电压：9~16V DC

    2.工作电流：15 mA

    3.环境：-20~60C

    4.湿度：0~90%

    5.保护范围：

        砖墙：2.5米

        钢板：3米

        木板：3．5米

        混凝土：1．5米

        复合板：4米

        石膏板：4米

        玻璃：3．5米

    6．报警继电器打开时间：1秒

    7．继电器触点额定容量：150mA,24V
